WZG-6B 지진파 속도 시험기

지진파 속도 테스터는 Windows 기반 및 24 비트 인 WZG-24 엔지니어링 지진계를 기반으로 개발되었습니다. 지진 소스는 망치, 전기 스파크 또는 다이너마이트가 될 수 있습니다.
이 지진기구는 표면파 탐사, 전단파 속도 테스트, 부두 테스트, 지구 진동 측정, 지진 이미징, 쉐이크 측정, 굴절 또는 반사 조사에 사용됩니다.
가용성 상태:
수량:
  • WZG-6B
  • Gold

제품 설명

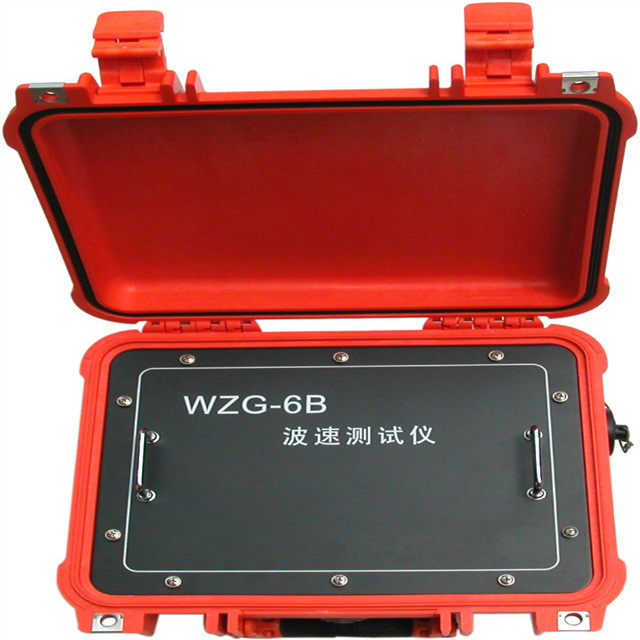

 WZG-6B 지진 파 속도 테스터

WZG-6B 지진 파 속도 테스터 (2)



WZG-6B는 영어 Windows 기반 및 24 비트 인 WZG-24 엔지니어링 지진계를 기반으로 개발되었습니다. 그것은 우리 연구소의 지진계 설계 경험뿐만 아니라 현대적인 전자 기술과 디자인 이상을 구현합니다. 다기능, 고정밀, 고속, 높은 신뢰성 및 미세 확장 성입니다. 그것은 진정으로 모든 종류의 지진계 중 하나입니다.

USB 포트의 간단한 연결을 통해 산업용 컴퓨터 또는 노트북 컴퓨터가 작동해야합니다. 내장 충전식 배터리는 8 시간 이상 작동 할 수 있습니다. 지진 소스는 해머, 전기 스파크 또는 다이너마이트가 될 수 있으므로 표면파 탐사, 전단파 속도 테스트, 부두 테스트, 지구 진동 측정, 지진 이미징, 쉐이크 측정, 굴절 또는 반사 조사에 적합합니다. 관개 작품, 전력, 철도, 교량, 민간 건설, 교통 등과 같은 공학 탐사에 광범위하게 적용됩니다. 석유, 석탄 및 우라늄과 같은 지하수 및 에너지 탐사에도 사용할 수 있습니다.

WZG-6B 지진 파 속도 테스터



주요 기능



과도 다 채널 표면파 (Rayleigh Wave) 탐사
전단파 속도 측정
부두 검사
건축 품질 검사
다중 성분 고밀도 지진 이미징
쉐이크 폭발 측정
현장 장기 지글 측정

얕은 굴절 및 반사


응용 프로그램

(1) 토대,로드 베드 및 파운데이션 엔지니어링 검사
토대,로드 베드 캐비티 및 카르스트 탐사;
4 차 보도 범위 박리;
기초 토양 유형 분류 및 질병 지질학 조사;
기본 토양에 대한 물리적 특성을 바꾸는 것;
기본 강화 및로드 베드 리필 그라인딩 품질 검사.

(2) 터널 엔지니어링 검사
터널 라인 조사 및 주변 암석 분류;
콘크리트 언더 레이어 품질 점검;
터널 하단 점검 및 전방 감지;
지진 모니터링.

(3) 대규모 또는 중간 규모의 수자원 저장소 모니터링
댐 숨겨진 문제 검사;
물 저수지 바닥 감상 토양 및 정화 검사
대규모 또는 중간 규모의 물 힌지 사이트에서 객체 검사를 배치

(4) 교량 공학 검사
교량 부두 기본 유형 조사;
교량 부두 콘크리트 품질 검사;
브리지 지진 모니터링.

(5) 환경 및 지질 재해 검사 및 평가
산사태, 카르스트, 이암 홍수, 광산 구역, 적극적인 결함 조사.



주요 특징:
실제 24 비트 A/D- 빠른 샘플링 속도는 3 또는 6 채널 작동의 경우 10μs 및 50μs입니다.
원시 신호-미세 진폭 및 위상 일관성, 수퍼 로우 왜곡, 72dB 이상의 고급 고추 필터 (샘플링 주파수로서 컷 포인트를 변경하고, 잘못된 주파수 가능성을 완전히 삭제)의 완벽한 표시.
고속 데이터 전송- 장치와 컴퓨터 간의 빠른 USB 포트 연결, 다른 프린터 포트보다 우수한 성능, 중국에서 독특합니다. 고급 하드웨어와 동시에 샘플링 및 전송.
배경 신호 모니터링 중 샘플링을위한 트리거 신호가 순간적으로 허용됩니다.
강력한 소프트웨어- Windows 버전은 각 종류의 지진 작업 모드 데이터 샘플링 (예 : 표면파 테스트, 전단파 속도 테스트, 지구 진동 측정, 고밀도 이미징, 굴절 및 얕은 반사를 지원합니다. 고급 기술은 디스플레이와 스크롤을 매우 빠르게 만듭니다. 조정 가능한 채널 번호, 최대 128; 편리한 진폭 균형 디스플레이; 정적 시간 진드기를 제거합니다.
유연한 구성, 쉽게 확장 가능한 DOS 및 Windows 버전 옵션.
합리적인 구조 레이아웃-방지 방지, 항-투구, 방지 방지.


기술 사양



6 채널
샘플링 포인트 :
1024, 2048, 4096, 819, 16384
지구 진동 측정을위한 1m 및 다중 노치 옵션
샘플링 속도 :
10μs, 25μs, 50μs, 100μs, 200μs, 500μs, 1ms, 2ms, 5ms, 10ms, 20ms
1ms ~ 200ms 및 지구 진동 측정을위한 다중 노치 옵션
A / D 변환기 : 24 비트
신호 스택 향상 : 32 비트
동적 범위 : 144db
대역 통과 폭 : 0.1Hz ~ 4000Hz
노이즈 : 1μV, 모든 주파수
진폭 일관성 : ± 0.2%
위상 일관성 : ± 0.01ms
왜곡 : ± 0.05%
시간 지연 : 0 ~ 9999ms

데이터 형식 : SEG-2


소프트웨어:
Rayleigh 표면파 처리를위한 Windows 버전 소프트웨어
지구 진동 측정을위한 획득 및 처리 소프트웨어
전단파 분석 및 처리를위한 Windows 버전 소프트웨어
굴절 웨이브 처리를위한 Windows 버전 소프트웨어
온도 범위 : -10 10 ~ + 50 ℃ 90 % rh
저장 온도 : -20 20 ~ + 60 ℃
전원 공급 장치 : DC12V 0.8A (내장 충전식 배터리 DC12V 8AH)
크기 : 325mm × 235mm × 185mm


시추공 지오 폰을 선택할 수 있습니다

지오폰

모델 디제이 JG JF
/ 전자기 시추공 지오 폰 시리즈 피스톤 유형 시추공 지오폰 시리즈 비 판정 된 시추공 Geohphone 시리즈
주파수 (HZ) 4Hz-100Hz 선택 사항 4Hz-100Hz 선택 사항 4Hz-100Hz 선택 사항
작업 미니 직경 (MM) φ70-φ120 φ50-c110 φ50
작동 온도 25 ~ 55 25 ~ 55 25 ~ 55
직경 (mm) φ55 φ50 φ45
높이 (mm) 465 500 300
체중 (kg) 60m-10kg, 120m-14kg 60m-12kg, 120m-17kg 60m-60kg, 120m-10kg
