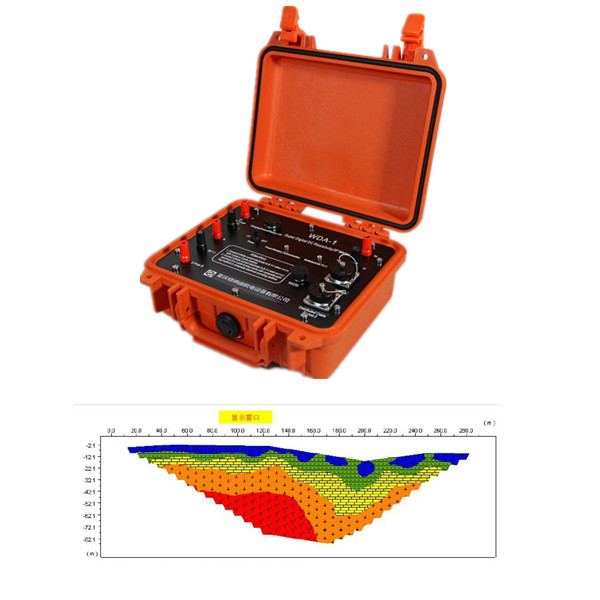

WGMD-9 3D 저항 영상 및 2D IP 단층 촬영 시스템

지능형 케이블을 사용한 WDA-1은 멀티 채널 조사를위한 3D 저항 이미징 및 2D IP 단층 촬영 설문 조사를 수행 할 수 있습니다.
가용성 상태:
수량:
  • WGMD-9
  • Gold
  • 9015800090

제품 설명

WGMD-9 3D 저항성 이미징 및 2D IP 단층 촬영 시스템


기능:

ㅏ). 일반 저항/IP 조사, 하나의/2 개의 전류 전극, 하나/2 개의 잠재적 전극, AB 연결 와이어, MN 연결 와이어 및 전원과 관련하여. 이 부분은 섹션 3과 섹션 4를 참조하십시오)

비). 멀티 전극 2D 저항 이미징 WDZJ-4 다중 전극 변환기, 전원, 전극 및 해당 케이블과 함께 작동 할 때. 이 섹션에서는 섹션 6을 참조하십시오.

씨). 10 테이크 아웃 지능형 케이블과 관련하여 다중 전극 2D 저항 영상 (섹션 7), 다중 전극 3D 저항 이미징 (섹션 10) 및 다중 전극 2D 유도 편광 (IP) 이미징 (섹션 9). , 전극 및 전원.

3D 저항성 이미징 2D IP 단층 촬영


정렬:

다중 전극 시스템의 16 종류의 전극 어레이 :

일반적인 전기 저항력 측량 시스템의 10 개의 전극 배열 외에

다중 전극 이미징을위한 16 개의 전극 어레이, 즉 Wenner Alpha 어레이 (Wenner α), Wenner 베타 어레이 (Wenner β), Wenner Gamma 어레이 (Wenner γ), 3 극 직접 어레이 (ΔA 어레이), 3 폴이 있습니다. 리버스 어레이 (ΔB 어레이), Wenner Alpha 2 어레이 (Schlmbg), 자체 전위 M 배열 (SP-M), 자체 수료 MN 어레이 (SP-MN), 충전 M (CHG-M), 충전 MN (CHG- MN), 어레이 (2p am)를 따라 2 극 롤, 어레이 (3P A-MN 및 3P AB-M)를 따라 3 극 롤, 어레이 (쌍극자), MN-B, 크로스 홀 쌍극 /적도 쌍극자 쌍극자 어레이 (Cr-dipole).


저항력 IP 단층 촬영



특징:

1. 이식성과 유연성

2. 독특하고 개방적인 측정 프로세스 제어

3. 고전력 공급, 넓은 전류 범위, 높은 정확도

4. 무선 원격 제어를 용이하게하는 블루투스 기술

5. 쉽게 확장 할 수 있습니다

6. 우수한 인터페이스 성능

7. 수신 장치

8. 지구 저항 점검

9. 유연한 제어 옵션

WGMD-9 저항

구성:


구성/기능 메인 프레임  스위치 케이블 및 전극
2D RES 영상 WDA-1 WDZJ-4 또는
WDZJ-120
본부
지능형 2D/3D
RES 영상
WDA-1 아니요 Intelligent
지능형 2D IP
이미징
WDA-1 아니요 Intelligent


3D 저항 이미징 2D IP 단층 촬영 (2)
