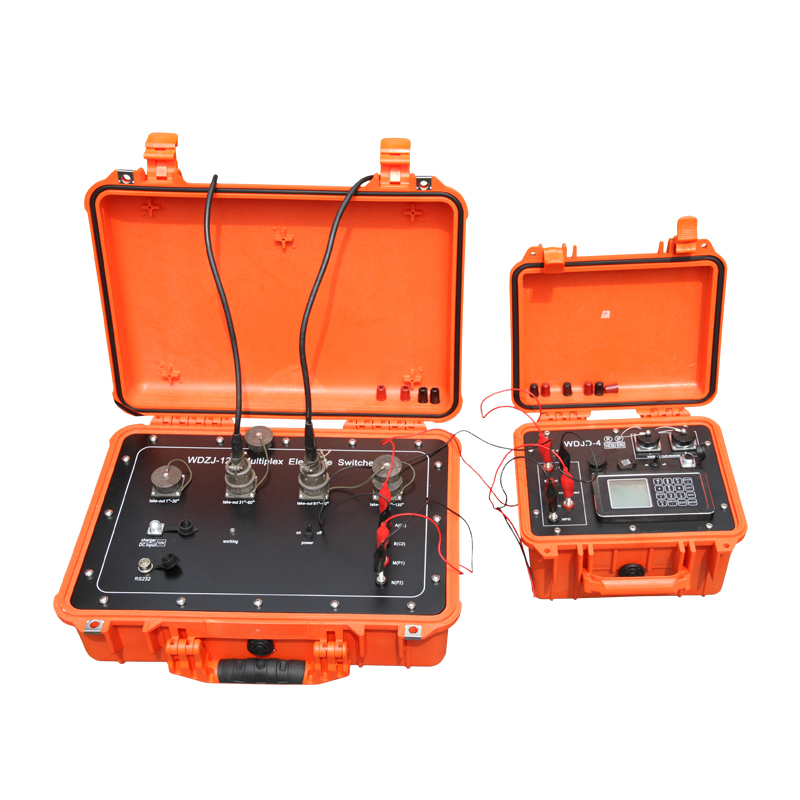

WGMD 다중 전극 비저항 측량 시스템 전기 비저항 단층 촬영 장비

저항력 측량 장비는 금속 및 비금속 광물 자원 탐지, 도시 지구 물리학 탐사, 철도 및 교량 탐사 및 기타 응용 프로그램에 널리 적용될 수 있습니다. 저항성 영상은 또한 지하수 검색, 댐의 기저부 및 홍수 방지 방지 소진 결함과 같은 수 문학 지질학 및 공학 지질학에도 적용됩니다.
가용성 상태:
수량:
  • WGMD-4 저항성 영상
  • Gold
  • 9015800090

제품

소개:

  1. 다중 전극 저항 방법은 미세 탐사에서 특별한 작용입니다.

  2. 사용자의 요구에 따르면, WDJD-4 Mutil-Function Digital DC를 제어 부품으로 유도 된 편광 저항기 기기, 멀티 플렉스 전극 변환기로서 WDZJ-4를 복용함으로써 다중 전극 저항성 측정 시스템.

  3. 기기는 금속 및 비금속 광물 자원 탐지, 도시 지구 물리학 탐사, 철도 및 교량 탐사 및 기타 응용 프로그램에 널리 적용될 수 있습니다. 또한 지하수 검색, 댐의 기초를 찾고 홍수 방지 방지 초기 결함과 같은 수 문학 지질학 및 공학 지질학에도 적용됩니다.

2D 저항 영상


지정 :


WDJD-4 RES/IP 미터
전수
전압 ± 6 v, ± 1 % ± 1LSB
측정 정확성 만약 vpher10MV, ± 5 ‰ ± 1LSB; 만약 부사장 < 10MV, ± 1% ± 1LSB;
만약 vpher10MV, ± 5 ‰ ± 1LSB; 만약 부사장 < 10MV, ± 1% ± 1LSB
입력 임피던스 ≥50MΩ
측정 정도 ~의 명백한 분극성 ± 1%± 1LSB
sp 보상 범위 ± 10V
현재의 6 a, ± 1% ± 1 LSB
측정 정확성 만약 IP 더 10MA, ± 5 ‰ ± 1LSB; 만약 IP <10ma, ± 1%± 1LSB
억압 ~ 위에 90dB ~을 위한 50Hz 산업 빈도 (흔한 방법 간섭 또는 미분 방법 간섭)
전송
최고 전송 힘 ± 6600W
최고 전압 ± 1100V
최고 현재의 ± 56A (언제 전압 ≤900V)
맥박 너비 1 ~ 60s, 의무 주기 ~이다 1 : 1
기타
일하고 있는 온도 -10 ° C ~+50 ° C (환경), 95 %RH
저장 온도 -20 ° C ~+50 ° C (환경)
힘 공급 내부의 12V 9AH 충전식 배터리 , 지속됩니다 ~을 위한 30 시간 (또는 12V 외부 힘 공급)
전반적인 현재의 ≤55MA
무게 ≤4.5kg
치수 (LXWXH) 270mmx246mmx175mm
WDZJ-4   스위처
맥스 전극 연결 60 그리고 120 (을 위한 옵션)
단열재 임피던스 ≥500mΩ
맥스 일하고 있는 전압 500VDC
맥스 일하고 있는 현재의 2.5ADC
힘 공급 내부의 7.4V 4AH 충전식 리튬 배터리, 마지막 ~을 위한 계속해서 25 시간 일하다
일하고 있는 온도 -10 ° C ~+50 ° C

작업 어레이 :

2d ert


1. 전극 어레이 구성 : 전기 방법 조사를 참조하면 다양한 전극 어레이 구성이 선택 사항이며 다양한 지질 구조에 적용됩니다. 전극 어레이 구성은 전극이 특정 모드로 배열되어 특정 방법으로 이동 함을 나타냅니다. 일반적으로 전기 프로파일 링 및 전기 사운드는 일반적으로 사용되는 전극 어레이 구성입니다.


2. 전기 프로파일 링 : 전기 프로파일 링 . 전극 사이의 거리가 롤 이동 중에 변하지 않기 때문에 출력 전류는 지하에 특정 깊이로 주입되어 측량 라인의 점의 깊이를 동일하게 유지합니다. 다시 말해, 저항 곡선은 특정 층의 지질 학적 반사입니다.


3. 수직 전기 사운드 : 품종에 대한 전기 프로파일 링과 유사하게 전기 사운드에는 많은 전극 어레이 구성이 포함됩니다. 이 전극 어레이 구성은 측정 포인트 위치를 고정하지만 전극 사이의 거리를 증가시키는 것을 유지합니다.


ERT 장비
