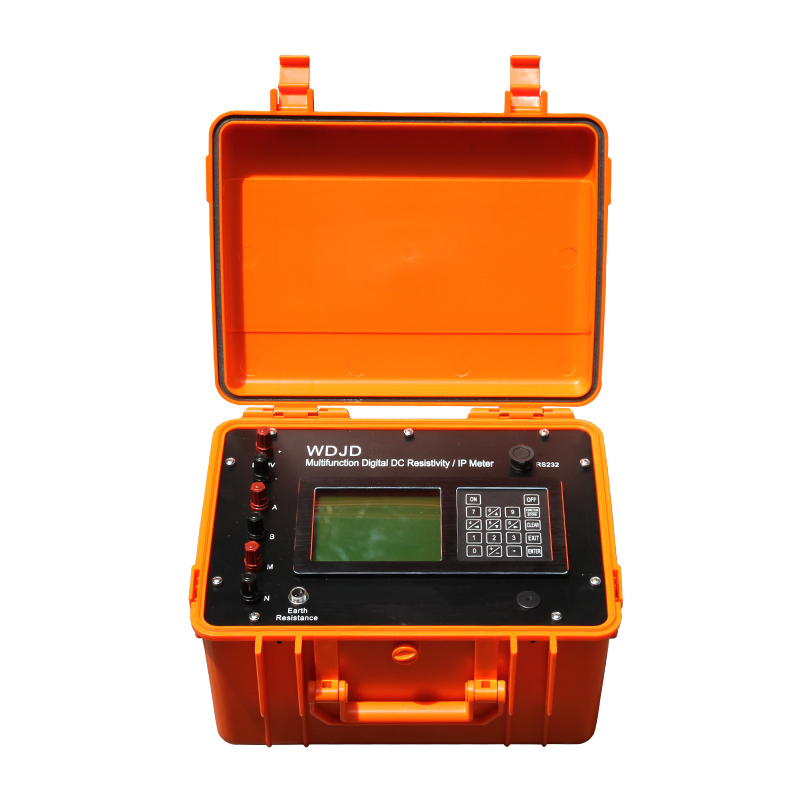

WDJD-4 다기능 디지털 DC 저항률/IP 측정기

WDJD-4 다기능 디지털 DC 저항성/IP 미터는 1D 전기 저항성 또는 유도 편광에 의한 지반 학적, 지하수, 환경, 고고학, 비파괴 테스트 및 구조적 영상 조사입니다.
가용성 상태:
수량:
  • WDJD-4
  • GOLD
  • 9015800090

소개

WDJD-4 다기능 디지털 DC 저항성/IP 미터 동시. 여러 기능, 높은 정확도, 빠른 속도, 높은 신뢰성 및 우수한 확장 성이 있습니다. WDJD-4의 측정 된 데이터는 다른 다중 전극 저항력 소프트웨어에 의해 처리 될 수있어 해석을보다 편리하게 만듭니다.

Mianly 사용 설문 조사 방법 :

1. 1D 전기 저항력 조사 (전기 수직 사운 딩)


수직 전기 사운드 (VES)는 지배적 인 지구 물리학 적 저항성 방법이었다. 지구 공학 조사, 지하수 탐사 및 미네랄 탐사에 사용되었습니다.

VES는 일반적으로 ASTM G57 표준 또는 Schlumberger 전극 구성을 사용하는 Wenner 전극 구성으로 수행됩니다. (Schlumberger 방법은 지하수 및 미네랄 탐사에 가장 일반적으로 사용됩니다)


지구 물리학 전망 기기 (2)

2.  1D 유도 편광 조사


유도 된 편광 방법은 저급 광석 퇴적물을 찾기 위해 기본 금속 미네랄 탐사에 광범위하고 효과적으로 사용되는 DC 저항 방법의 자매입니다. 수 문학적 조사, 환경 조사 및 지반 공학 프로젝트에 다른 응용 프로그램이 있습니다.

지하수 탐사에서 유도 편광의 사용이 두드러지고 있습니다.



지구 물리학 전망 기기 (1)

단일 WDJD-4는 트위스트 쌍 와이어, 철 전극 및 전원으로 일반적인 전기 저항/IP 측량을 수행 할 수 있습니다. WDJD-4가 WDZJ-4 멀티 플렉스 전극 스위처 다중 전극 케이블, 전극 및 전원과 함께 사용되는 경우 일반적인 전기 저항/IP 측량뿐만 아니라 다중 전극 2D 저항 이미징도 수행 할 수 있습니다.


전송 장치 및 수신 장치는 휴대용 및 가벼운 올인원 설계입니다.



초 고출력, 높은 간섭 성능 및 정밀도 : 최대 6600W (1100V × 6A) 전력, 48VP-P 전압 범위는 저항이 높은 영역에서 좋은 결과를 얻을 수 있습니다.



자체적, 드리프트 및 전극 편광의 자동으로 ± 10V.



단위 지원 과도 과전압 보호 수신 전송 장치는 과전압 보호, 과전류 보호 및 AB 개방 회로 보호를 지원합니다.



 일반 저항 및 IP 측량 기능의 경우 9 가지 유형의 전극 어레이를 사용할 수 있습니다. 전극 거리 (즉, \"프로그램 \")를 입력하거나 호출 할 수 있습니다. 기하학적 계수 k는 자동으로 생성되거나 수동으로 계산 될 수 있습니다.


다중 전극 2D 저항 영상화의 경우 최대 18 개의 전극 어레이를 사용할 수 있습니다. 고정 섹션 (AMNB, ABMN, AMBN, AMN, MNB, A-MN-B, SP M, SP MN, CHARGE M, Charge MN) 또는 가변 섹션 (A-M 포함)에 따라 고정 된 섹션 (AMNB, ABMN, AMBN, AMN, AMN, AMN, AMN, AMN, AMNB, SP M, SP MN)에 따라 측정 할 수 있습니다. , A-MN, AB-M, AB-MN, MN-B, A-MN 사각형).


wdjd



프로그램 :이 프로그램은 반복적 인 입력을 피하면서 100 개의 전극 거리 그룹을 외울 수 있습니다. 또는 프로그램 ID를 입력하고 해당 전극 거리를 호출하기 만하면됩니다.



지구 저항 검사 :지면 상태는 언제든지 검사 할 수 있습니다.



 대량 데이터 저장 : 최대 1GB 용량 (확장)을 사용하여 데이터를 측정하는 5,000,000 개의 그룹 (전류, 전압, SP, RO, MS, TH, R, J)을 사용합니다.



모든 매개 변수와 데이터는 전력 발전 보호 아래에 있습니다. 따라서 데이터는 시스템이 실수로 종료된다고 생각조차 잃어 버리지 않을 것입니다.



 USB 포트를 사용하면 데이터를 컴퓨터로 전송할 수 있습니다.

지구 물리학 전망 기기 (4)

전수
전압 ± 6 v, ± 1 % ± 1LSB
측정 정확성 만약 vpher10MV, ± 5 ‰ ± 1LSB; 만약 부사장 < 10MV, ± 1% ± 1LSB;
만약 vpher10MV, ± 5 ‰ ± 1LSB; 만약 부사장 < 10MV, ± 1% ± 1LSB
입력 임피던스 ≥50MΩ
측정 정도 ~의 명백한 분극성 ± 1%± 1LSB
sp 보상 범위 ± 10V
현재의 6 a, ± 1% ± 1 LSB
측정 정확성 만약 IP 더 10MA, ± 5 ‰ ± 1LSB; 만약 IP <10ma, ± 1%± 1LSB
억압 ~ 위에 90dB ~을 위한 50Hz 산업 빈도 (흔한 방법 간섭 또는 미분 방법 간섭)
전송
최고 전송 힘 ± 6600W
최고 전압 ± 1100V
최고 현재의 ± 56A (언제 전압 ≤900V)
맥박 너비 1 ~ 60s, 의무 주기 ~이다 1 : 1
기타
일하고 있는 온도 -10 ° C ~+50 ° C (환경), 95 %RH
저장 온도 -20 ° C ~+50 ° C (환경)
힘 공급 내부의 12V 9AH 충전식 배터리 , 지속됩니다 ~을 위한 30 시간 (또는 12V 외부 힘 공급)
전반적인 현재의 ≤55MA
무게 ≤4.5kg
치수 (LXWXH) 270mmx246mmx175mm


WDJD-4 저항성/IP 미터의 표준 구성 목록

아니요.

세부

수량

1

WDJD-4 메인 프레임

1 세트

2

USB 커뮤니케이션 라인

1  세트

3

충전기

1 PC

4

12V 전원 입력 라인

1pc

5

악기 배낭

1PC

6

Windows 소프트웨어 U 디스크

1PC

7

운영 매뉴얼

1PC

8

분극되지 않은 전극

1

9

철 전극

10PC
