GDZ-1A 디지털 경사계

수량:
  • GOLD
목적:
  이 계측기는 고정밀 도로 새로운 디지털 경사 측정입니다. 수직 시추공과 방향 시추공의 복각 및 방위각을 고정밀 도로 결정하기 위해 사용됩니다. 또한 복각, 방위각, 공구 페이스 각 및 시추공 깊이를 고정밀 도로 결정할 수 있습니다.
  비자 성 영역에서 직경이 40 mm 이상이고 깊이가 1200 m 이하인 시추공의 경사를 결정하는 데 적합합니다. 그것은 공학, 수 문학, 유전, 석탄 분야 및 지질학에서 널리 사용되었습니다.

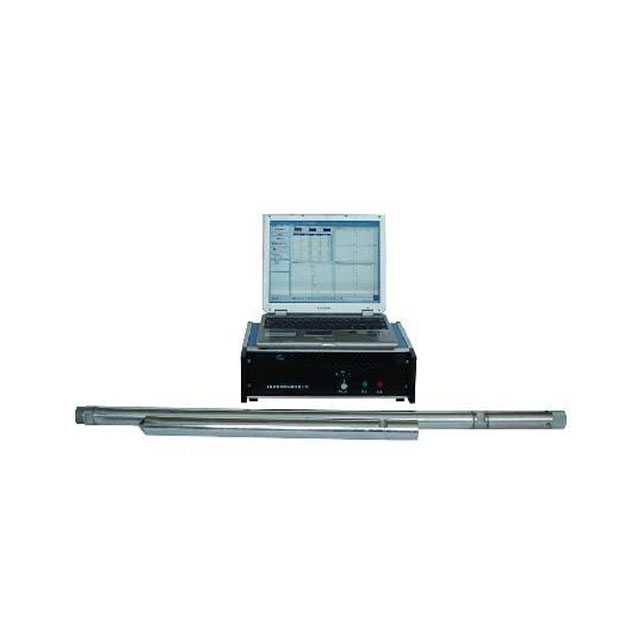

  장비는 노트북 (옵션), 제어 케이스 및 경사계 프로브로 구성됩니다. 그것은 장거리 전송 기술로 코딩 된 테스트 데이터를 채택하여 테스트 데이터를 정확하고 신뢰성있게 전송할 수 있습니다. 고성능 센서와 디지털 신호 처리 기술을 결합하여 테스트 데이터가 고정밀 도로 반복성이 뛰어납니다. 테스트 데이터를 RS232 시리얼 포트를 통해 랩톱에 직접 전송할 수 있으므로 시험 데이터, 평면도, 단면도, 측면 투영도를 명확하고 직관적으로 보여줄 수 있으며 테스트 데이터를 저장할 수 있습니다. 프린터에 연결하면 테스트 데이터, 평면도, 단면도, 측면 투영도 및 공간 추적도를 인쇄 할 수 있습니다. 경사 측정시 시추공 깊이를 결정할 수 있습니다. 그것은 조작하기 쉽고 결정 필드에서 작동하는 것이 적합합니다.
기술적 인 매개 변수 :
  1. 경사 측정 깊이 : & le; 1200 m;
  2. 측정 범위 및 정확도 :
  (1) 딥 각도 : 0 ~ 50 °;
  복각이 0 ~ 20 ° 인 경우, 측정 정밀도는 ± 0.1 °입니다.
  복각이 20 ~ 50 ° 일 때, 측정 정확도는 ± 0.2 °;
  (2) 방위각 : 0 ~ 360 °;
  복각 (dip angle)이 1 ~ 3 ° 일 때, 측정 정확도는 & 3;
  복각이 3 ~ 50 ° 일 때 측정 정밀도는 ± 1.5 °;
  (3) 공구 페이스 각 : 0 ~ 360 °; 측정 정확도는 ± 1.5 °;
  3. 경사계 프로브 :
  (1) 크기 : & φ 40 및 1600 mm;
  (2) 무게 : 7 kg;
  4. 통제 케이스의 근무 환경 :
  (1) 온도 : -10 ~ 50 ℃;
  (2) 상대 습도 : 85 %;
  5. 경사계 프로브의 작업 환경 :
  (1) 온도 : 0 ~ 75 ℃;
  (2) 내구 된 압력 : 15 MPa;
  6. 전원 공급 장치 : AC 220 V & 10 %, 50 Hz;
7. 측정 모드 : 고정 된 지점에서; 깊이 간격과 측정 지점의 양은 임의로 미리 설정할 수 있습니다.
