목적:

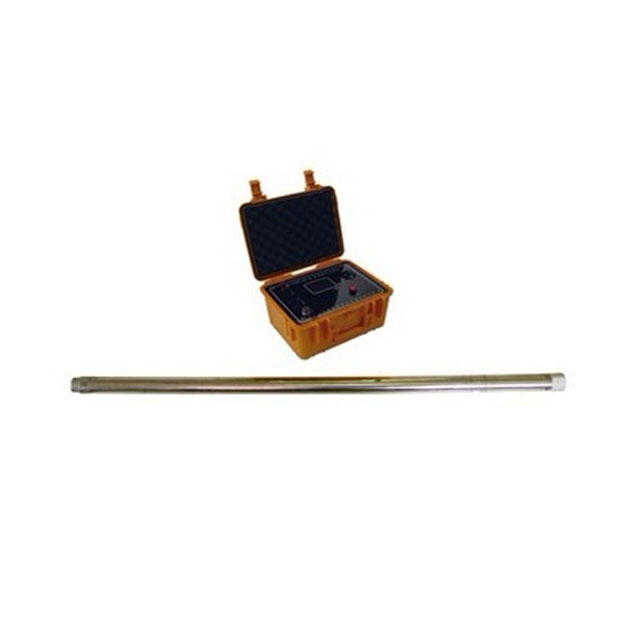

이 계측기는 수동 테스트 데이터 기록 기능이있는 최신 유형의 최신 디지털 경사 측정 계측기입니다. 수직 시추공이나 방향 시추공의 복각 및 방위각을 결정하는 데 사용되는 업그레이드 된 제품입니다. 비 자성 광업 지역, 수 문학, 유전, 석탄 지대 및 지질학에서 지름 54 mm 이상인 시추공의 경사를 결정하는 데 사용되는 가장 좋은 도구입니다.
주요 특성 :
1. 고정밀 중력 가속도계와 3D 자기 저항 센서를 채용하여 측정 시스템을 구성하여 민감도가 높고 반복 정밀도가 좋으며 소형입니다.
2. 현대식 디지털 신호 처리 기술을 사용하여 복각 및 방위각을 정확하게 계산하여 정확도 요건을 충족 할 수 있습니다.
3. 장거리 전송 기술을 채택하여 장거리 케이블을 통해 디지털 신호를 안정적으로 전송할 수 있습니다. 이것은 장비의 간섭 방지 능력을 향상시킵니다.
4. 프로브 튜브에서 해머 스윙 부품을 제거합니다. 이것은 장비의 떨림 방지 능력을 향상시킵니다. 깊이 간격과 측정 지점 번호는 무작위로 사전 설정 될 수 있습니다. 이는 측정 효율을 향상시킵니다.
5. 디스플레이 용 초경량 LCD를 채택하여 현장에서 사용하기에 편리합니다.
기술적 인 매개 변수 :
1. 측정 깊이 : 1200m;
2. 측정 범위 및 오차 :
(1) 딥 각도 : 0 ~ 50 °; 오차는 & 0.2;
(2) 방위각 : 0 ~ 360 °;
딥 각 (dip angle)이 1 ~ 3 ° 인 경우 : 에러는 & 5.0 °;
딥 각 (dip angle)이 3 ~ 50 ° 일 때 : 오차는 & 3.0 °;
3. 측정 모드 : 고정 된 지점에서; 깊이 간격과 측정 지점을 무작위로 미리 설정할 수 있습니다.
4. 기록 모드 : 수동;
5. 전원 공급 장치 : AC 220V & 10 %, 50Hz;
6. 제어 장치의 작업 환경 :
(1) 온도 : -10 ℃ ~ 50 ℃;
(2) 상대 습도 : 85 %;
7. 경사계 프로브의 작업 환경 :
(1) 온도 : 0 ℃ ~ 55 ℃;
(2) 내구 된 압력 : 15MPa;
8. 크기와 무게 :
(1) 제어 유닛 : 270 < 220 < 155 (mm); 2.4 kg;
(2) 경사계 탐침 : φ54 × 1345 (mm); 13.5 kg;
