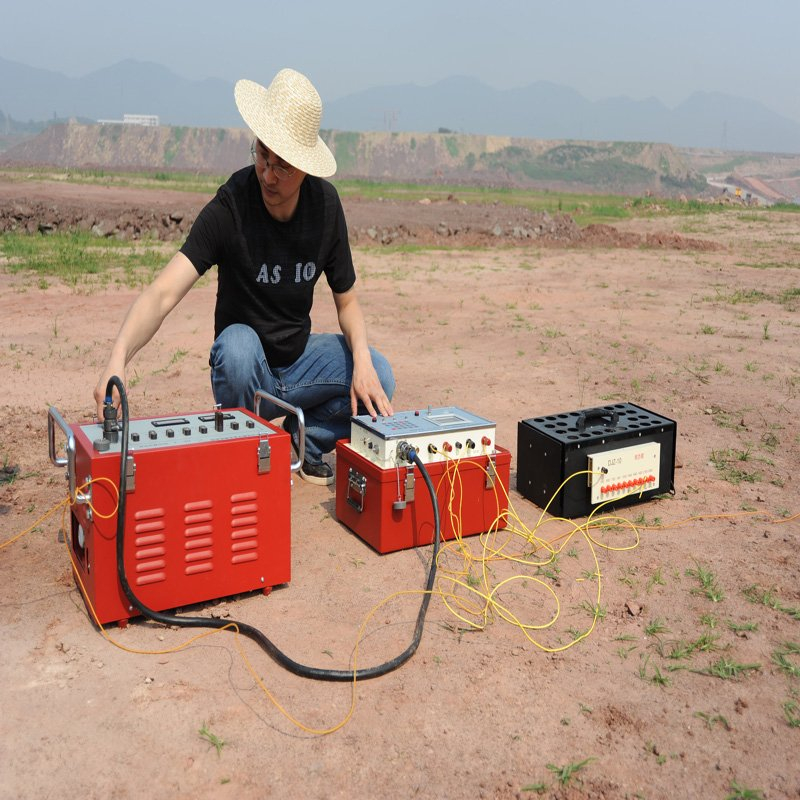

DJF-2 5/10/15kw 고전력 DC IP 측정 시스템 지구 물리학 유도 분극 장비

금속 채굴, 비금속 광물 자원, 지질 조사 및 상세한 조사 작업의 넓은 영역의 경우 지하수 및 기타 수 문학 및 공학 지질 탐사에 대한 검색.
가용성 상태:
수량:

주요 응용 프로그램 및 기능

1. 고력 직접 전류 IP 측정 시스템에는 수신기, 시간 도메인 IP 송신기, 정류 전원, 시뮬레이터 및 더미로드가 포함됩니다. 이 시스템은 지구 물리학, 전자 장치, 컴퓨터 기술, 정보 처리 기술과 통합 된 첨단 제품으로, 수력 지하학, 미네랄 지질학, 엔지니어링 지질학, 에너지, 지질학, 환경 지질 학적 응용 프로그램을 목표로합니다.

2. 금속 채굴, 비금속 광물 자원, 지질 조사 및 상세한 조사 작업의 넓은 영역의 경우, 지하수 및 기타 수 문학 및 공학 지질 탐사에 대한 검색.

3. 시스템 송신기에는 두 가지 동기화 모드 (국내 시작)가 있습니다. 펄스 후 동기화 지연 및 고정밀 석영 시계 동기화는 현장 생산의 높은 효율성, 편리하고 유연한 유연성을 가능하게합니다.

 시스템 구성
1 5/10/15kW 고전력 직류 IP 송신기
1 5/10/15kW 고전력 정류기 전원 전원
하나 이상의 DJS-8B 직류 IP 수신기
전극 AB, 전력선 AB, 측정 전극 및 기타 관련 액세서리



시스템 구성


 체계 구성
1 5/10/15kW 고전력 직류 IP 송신기
1 5/10/15kW 고전력 정류기 전원 전원
하나 이상의 DJS-8B 직류 IP 수신기
전극 AB, 전력선 AB, 전극 측정 및 기타 관련 액세서리

DJF-2 5/10/15kW 송신기 향후 저항 계산을 용이하게하기 위해 정기적 인 전류 저장 기능을 갖춘 자동 시간 여행 마이크로 컴퓨터 제어, 대형 스크린으로 인해 출력 전압 및 전류 터치 패널이 표시되었습니다. 현재 데이터의 전송을 용이하게하기 위해 RS-232 직렬 인터페이스 제공 과전압 및 과전류 보호 및 회로 개방주의가있는 고전압, 고전류    기술 사양 최대 전송 전력 : 5 /10 /15kw 최대 전원 공급 장치 전압 : ± 1000 v 최대 전원 공급 장치 전류 : 5/10/15a 전원 공급 펄스 폭 : 1 ~ 60 초. 출력 파형 : 바이폴라 파형, 듀티 사이클 1 : 1 현재 저장 시간 간격 : 프로그래밍 가능, 단계 길이 : 1 분 데이터 저장소 : 전력 발전 보호를 통해 8,000 개 이상의 그룹 (연도, 월, 날짜, 시간, 분, 미세한 데이터 포함)을 저장할 수 있습니다. 대형 화면 디스플레이 : 160 × 128 격자 그래픽 LCD 작업 온도 : -10 10 ~ +50 ℃, 95%RH 저장 온도 -20 ~ +60 ℃ 부피 : 476 × 309 × 247 mm 체중 : 12kg    DJS-8B 고전력 IP 수신기  빠르고 정확한 : 펄스 지연 동기화 모드 및 고정밀 석영 시계 동기화 모드를 채택함으로써보다 정확한 전원 오프 지연이 가능하고 정밀한 편광 측정이 실현되어 전원의 큰 판단 오차로 인한 명백한 편광 오차의 확대 문제가 극복됩니다. -비슷한 악기의 시간. 자동화 : SCM (단일 Chip Micyoco)은 자동으로 자체적으로 보상, 조정, 필터링 및 신호 향상을 자동으로 실행합니다. 시간 매개 변수 기록 : DJS-8B에는 자동 이동 시간 기능이 있으며, 측정 시간은 측정 된 결과와 함께 저장하여 명백한 저항의 계산을 용이하게합니다. 초대형 스토리지 : 정전의 경우에도 손실이없는 15,000 개의 측정 값 그룹이 저장 될 수 있습니다. 강력한 간섭 기능 : 간섭 A를 억제하기 위해 신호 향상 기술을 채택하여 효과적인 신호를 강조하십시오. RS-232C 직렬 포트는 Microcomputer (PC) 온라인에서 작동 할 수 있습니다. 결함 진단 : 결함 위치 및 손상된 장치를 정확하게 식별 할 수 있습니다. 기술 사양 최대 측정 전압 : ± 3V                                                                                                                                                                                                                전압 해상도 측정 : 0.01MV 전압 정확도 측정 : ± 1%, ± 1 자리 M 값 너비 비율 : 1 : 2 : 4 : 8; 분극성 측정 : m s ≤3%에서 0.2 ± 1 자리; m s ≥3%에서 0.1 ± 1 자리 전원 공급 장치주기 : 4, 8, 16 초 (3 가지 종류) 반복 측정 수 : 1에서 10까지의 선택 사항 기기 지연 시간 : 100ms ~ 1000ms, 선택적으로 설정할 수 있습니다. 50Hz 전력 주파수의 억제 : 80dB보다 우수합니다 입력 임피던스 : ed 30 MΩ 데이터 저장 용량 : 128KB 기계 작업 온도 : -10 temperature ~ 50 ℃, 습도 95% 볼륨 : 240 × 95 × 240mm DZ-2 5/10/15kW 정류기 전원  기술 사양 입력 전압 : 220V/50Hz AC 전압 허용 변동 범위 : -15%~+10% 출력 전압 : 50/100/200/300/400/500/700/850/1000V 최대 전원 공급 장치 전류 : 5/10/15a 최대 출력 전력 : 5/10/15kw 전압 표시 정확도 : ± 1% 현재 표시 정확도 : ± 1% 작업 온도 : -10 10 ~ 50 ℃, 습도 95% 체중 : 45/66/98 kg 볼륨 : 480 × 338 × 400mm DMF-2 미세 전원 감지 전송 장치 (시뮬레이터)  주요 응용 프로그램 및 사양 수신기의 작동 상태를 테스트하기 위해 DJS 시리즈 수신기의 신호 소스로 사용됩니다. 마이크로 전원 송신기 또는 암석 샘플 또는 필드 광석 바디의 노두로 사용할 수 있습니다 (수신과 관련 출력 아날로그 신호 : 6 탭 : 3/10/30/100/300/1000MV 출력 겉보기 분극성 : 4 탭 : 0%(0 분극), 3%, 10%, 50% 아날로그 출력 파형 : 포지티브 및 네거티브 스퀘어 파, 듀티 사이클 1 : 1 사이클 선택 : 전원 공급 장치 제곱파 펄스 폭 1 ~ 15s. (사이클 : 4 ~ 6s) 작업 온도 : -10 10 ~ 50 ℃, 95% RH 전원 공급 장치 : 1# 드라이 셀, 6 개 PC. 볼륨 : 225 × 115 × 90mm 체중 : 2kg


 체계 구성

1 5/10/15kW 고전력 직류 IP 송신기
1 5/10/15kW 고전력 정류기 전원 전원
하나 이상의 DJS-8B 직류 IP 수신기
전극 AB, 전력선 AB, 전극 측정 및 기타 관련 액세서리

DJF-2 5/10/15kW 송신기 향후 저항 계산을 용이하게하기 위해 정기적 인 전류 저장 기능을 갖춘 자동 시간 여행 마이크로 컴퓨터 제어, 대형 스크린으로 인해 출력 전압 및 전류 터치 패널이 표시되었습니다. 현재 데이터의 전송을 용이하게하기 위해 RS-232 직렬 인터페이스 제공 과전압 및 과전류 보호 및 회로 개방주의가있는 고전압, 고전류    기술 사양 최대 전송 전력 : 5 /10 /15kw 최대 전원 공급 장치 전압 : ± 1000 v 최대 전원 공급 장치 전류 : 5/10/15a 전원 공급 펄스 폭 : 1 ~ 60 초. 출력 파형 : 바이폴라 파형, 듀티 사이클 1 : 1 현재 저장 시간 간격 : 프로그래밍 가능, 단계 길이 : 1 분 데이터 저장소 : 전력 발전 보호를 통해 8,000 개 이상의 그룹 (연도, 월, 날짜, 시간, 분, 미세한 데이터 포함)을 저장할 수 있습니다. 대형 화면 디스플레이 : 160 × 128 격자 그래픽 LCD 작업 온도 : -10 10 ~ +50 ℃, 95%RH 저장 온도 -20 ~ +60 ℃ 부피 : 476 × 309 × 247 mm 체중 : 12kg    DJS-8B 고전력 IP 수신기  빠르고 정확한 : 펄스 지연 동기화 모드 및 고정밀 석영 시계 동기화 모드를 채택함으로써보다 정확한 전원 오프 지연이 가능하고 정밀한 편광 측정이 실현되어 전원의 큰 판단 오차로 인한 명백한 편광 오차의 확대 문제가 극복됩니다. -비슷한 악기의 시간. 자동화 : SCM (단일 Chip Micyoco)은 자동으로 자체적으로 보상, 조정, 필터링 및 신호 향상을 자동으로 실행합니다. 시간 매개 변수 기록 : DJS-8B에는 자동 이동 시간 기능이 있으며, 측정 시간은 측정 된 결과와 함께 저장하여 명백한 저항의 계산을 용이하게합니다. 초대형 스토리지 : 정전의 경우에도 손실이없는 15,000 개의 측정 값 그룹이 저장 될 수 있습니다. 강력한 간섭 기능 : 간섭 A를 억제하기 위해 신호 향상 기술을 채택하여 효과적인 신호를 강조하십시오. RS-232C 직렬 포트는 Microcomputer (PC) 온라인에서 작동 할 수 있습니다. 결함 진단 : 결함 위치 및 손상된 장치를 정확하게 식별 할 수 있습니다. 기술 사양 최대 측정 전압 : ± 3V                                                                                                                                                                                                                전압 해상도 측정 : 0.01MV 전압 정확도 측정 : ± 1%, ± 1 자리 M 값 너비 비율 : 1 : 2 : 4 : 8; 분극성 측정 : m s ≤3%에서 0.2 ± 1 자리; m s ≥3%에서 0.1 ± 1 자리 전원 공급 장치주기 : 4, 8, 16 초 (3 가지 종류) 반복 측정 수 : 1에서 10까지의 선택 사항 기기 지연 시간 : 100ms ~ 1000ms, 선택적으로 설정할 수 있습니다. 50Hz 전력 주파수의 억제 : 80dB보다 우수합니다 입력 임피던스 : ed 30 MΩ 데이터 저장 용량 : 128KB 기계 작업 온도 : -10 temperature ~ 50 ℃, 습도 95% 볼륨 : 240 × 95 × 240mm DZ-2 5/10/15kW 정류기 전원  기술 사양 입력 전압 : 220V/50Hz AC 전압 허용 변동 범위 : -15%~+10% 출력 전압 : 50/100/200/300/400/500/700/850/1000V 최대 전원 공급 장치 전류 : 5/10/15a 최대 출력 전력 : 5/10/15kw 전압 표시 정확도 : ± 1% 현재 표시 정확도 : ± 1% 작업 온도 : -10 10 ~ 50 ℃, 습도 95% 체중 : 45/66/98 kg 볼륨 : 480 × 338 × 400mm DMF-2 미세 전원 감지 전송 장치 (시뮬레이터)    수신기의 작동 상태를 테스트하기 위해 DJS 시리즈 수신기의 신호 소스로 사용됩니다. 마이크로 전원 송신기 또는 암석 샘플 또는 필드 광석 바디의 노두로 사용할 수 있습니다 (수신과 관련 출력 아날로그 신호 : 6 탭 : 3/10/30/100/300/1000MV 출력 겉보기 분극성 : 4 탭 : 0%(0 분극), 3%, 10%, 50% 아날로그 출력 파형 : 포지티브 및 네거티브 스퀘어 파, 듀티 사이클 1 : 1 사이클 선택 : 전원 공급 장치 제곱파 펄스 폭 1 ~ 15s. (사이클 : 4 ~ 6s) 작업 온도 : -10 10 ~ 50 ℃, 95% RH 전원 공급 장치 : 1# 드라이 셀, 6 개 PC. 볼륨 : 225 × 115 × 90mm 체중 : 2kg
