제품 설명

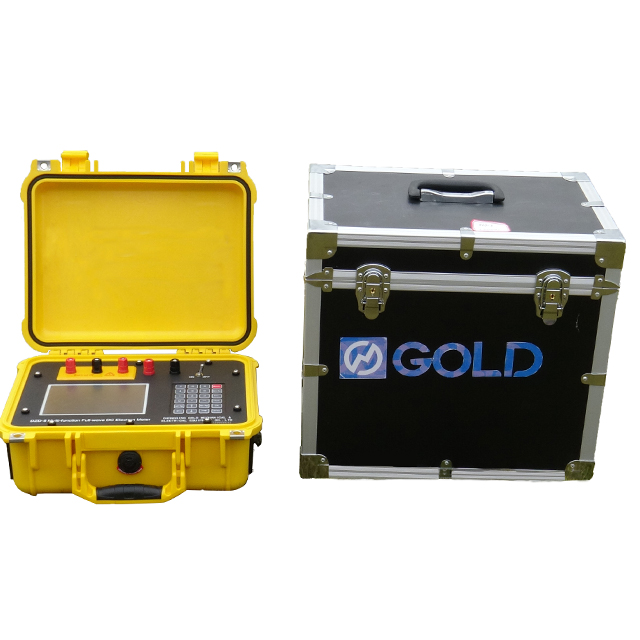

DZD-8 지구 물리학 적 저항성 미터는 다기능 조사 작업, 저항 / IP, 2D / 3D ERT 시스템, 암석 샘플 테스터 및 다중 매개 변수 감지기를 지원하며 시스템의 광범위한 매개 변수를 포함합니다. 자연 전위,자가 전기 그라디언트, 반 붕괴, 감쇠, 여기 비율, 편차, 금속 계수,지면 저항 및 전압 붕괴 곡선 (즉, IP 스펙트럼 데이터). 7500 W, 6A 출력을 통해 설문 조사가 작동하고 데이터 품질을 보장합니다.
DZD-8Gephysical 저항 미터를위한 기술 시트 | |
수신 부품 | |
전압 범위 측정 | ± 40V 32 a/d |
전압 해상도 측정 | 5NV |
전압 정확도 측정 | 전압 m 1mv, 정확도 ≤0.1%, |
전압 ≤1mv, 정확도 ± 1uv | |
명백한 분극 성 정확도 | FS. 오차 ≤ ± 0.2% |
현재 범위 측정 | 0-6000 MA + (32 A/D) |
현재 해상도 측정 | 10NA |
전류 정확도 측정 | IP 더 10MA, ± 0.1%, |
ip ＜ 10ma ~ 정확도 ± 2ua | |
샘플 주파수 | 1kHz |
입력 임피던스 | ≥50MΩ |
50Hz 전력 주파수 간섭 억제 | ＞ 120dB |
SP 보상 | ± 40V 전체 범위 실시간 자동 추적 디지털 보상 |
부품 전송 | |
맥스. 전원 공급 장치 전압 | 1400V |
맥스. 전원 공급 장치 전류 | 6A |
맥스. 출력 파워 | 7500 w |
전원 공급 펄스 폭 | 1-64S, 듀티 사이클 1 : 1 |
다른 부분 | |
운영 체제 | 임베디드 리눅스 실시간 시스템 |
전파 | 6.4 인치 24 디지털 실제 컬러 LCD, 밝기 1200cd/m2 |
데이터 저장고 | 16G-64Goptional, USB2.0 전송 |
내부 배터리 | 16.8V 12.5Ah, 20 시간 동안 지속적으로 작동합니다 |
외부 배터리 | 12V 배터리 |
방수 | IP67 |
작동 온도 | -20 ～+60 ～, 95%RH |
크기 | 300 x 225 x 132 mm |
무게 | 5.6kg |
1D VES 설문 조사 작업
DZD-8 지구 물리학 적 저항성 미터 4p-ve, PRFL-3P와 같은 설문 조사 방법
2D 전기 같은 저항 단층 촬영 설문 조사가 작동합니다
DZD-8 지구 물리학 적 저항성 미터는 중앙 집중식 레이아웃 배선 (60 테이크 아웃 /120 테이크 아웃)을 제공 할 수 있으며 캐스케이드 케이블 배선 (40 개의 테이크 아웃), 분산 케이블 배선을 지원합니다. 중앙 집중식 레이아웃 배선에 대한 그림 1을 참조하십시오.
3D 전기 저항 단층 촬영
1) 분산 케이블 배선 지침
분산 케이블은 호스트에 연결되어 있습니다 (호스트 인터페이스 1 : 트럼펫이 맨 끝에 있습니다. 인터페이스 2 : 호스트 트럼펫 연결은 가까운 끝에 있습니다), 케이블은 끝에서 끝나고 배열은 S입니다. 그림에서 볼 수 있듯이 호스트의 두 연결 모드는 동일합니다.
2) 중앙 집중식 레이아웃 배선 지침
연결 케이블은 호스트 및 MIS-60A 변환기 또는 컨버터 및 변환기를 연결하는 데 사용됩니다. 중앙 케이블은 변환기에 직접 연결됩니다. 하나의 변환기는 두 개의 케이블에 연결되어 있으며 전체 배열은 U 자형입니다.
