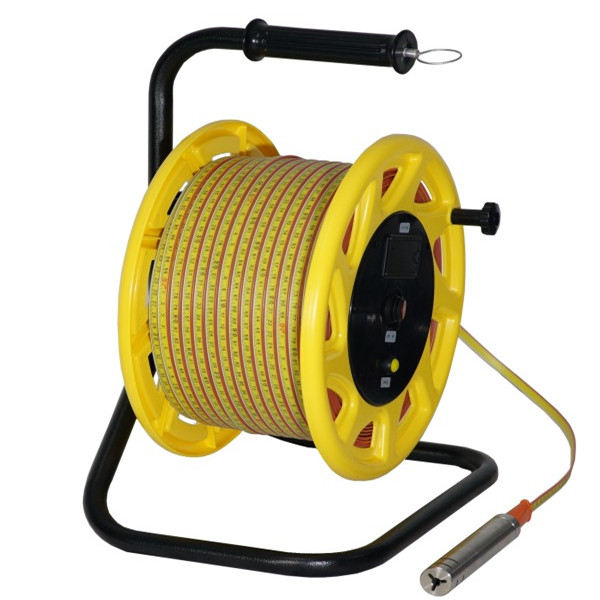

수위 측정기 및 수위 사운더

수위 미터는 압도계, 우물 모니터링 및 구멍 구멍의 수위를 측정하는 데 가장 적합합니다.
가용성 상태:
수량:
  • GD-S 통치자 수위 미터
  • GOLD

제품 설명

수위

수위 미터 적용



이 강철 통치자 수위 미터는 수위를 측정하기위한 높은 정확도 기기입니다. 우물, 시추공 및 스탠드 파이프의 수위를 측정하는 데 일반적입니다. 깊이는 900 미터입니다.



시스템 구성



Sonde, inuler 케이블, 수신 시스템 및 릴 등으로 구성된 시스템



1. SONDE : 스테인리스 스틸, 내부는 방수 포인트를 장착했습니다. 지점이 표면에 닿으면 수신 시스템이 켜지고, 접점이 물에서 나오면 시스템이 자동으로 꺼집니다.



2. 룰러 케이블 부품 : 통치자 및 와이어와 함께, 부식성, 오일 저항, 미생물 저항의 좋은 기능.



3. 수신 시스템 : 사운드 및 피크 표시로 구성됩니다. Sonde가 물에 도달하면 물은 9V 배터리로 구동되는 전기 회로를 완성하여 가볍고 명확하게 들리는 버저가 활성화되는 릴로 신호를 보냅니다. 그런 다음 시추공, 케이싱 또는 튜브 상단의 케이블을 읽은 다음 가장 가까운 마크로 측정하여 수위를 결정합니다.



4. 릴 : 와이어 스풀 및 홀더, 수신 시스템 및 배터리로 구성 와이어 풀 안에 장착됩니다. 와이어 풀 외부에 통치자 케이블이 있습니다.



수위 미터 기술 사양

아니요 30 50 100 150 200 300
깊이 (m) 0-30 0-50 0-100 0-150 0-200 0-300
해상도 (MM) 1.0
오류 (mm) 2.0
체중 (kg) 3.5 4.5 6.5 10 15 20
전원 밸런스 (V)  9


작동 원리
다음 두 부분으로의 수위 측정 : 1. 지하 재료, 수위 파이프와 하단 덮개 (시스템에 포함되지 않으면 별도로 구매할 필요가 있음) 지상 수신기 룰러 수위 미터로 구성됩니다. 헤드, 통치자 케이블, 수신기 시스템 및 케이블 릴을 감지하여 구성합니다. 헤드 감지 : 강철로 만든 내부는 방수 접촉 지점입니다. 접점 접촉 물이 있으면 수신기 시스템이 열리고 접점이 물을 떠날 때 수신기 시스템이 닫힙니다. 통치자 케이블 : 통치자와 케이블로 만들어지고 플라스틱 기술을 사용하여 함께 유지하고 강철 부식과 단순한 작동을 피하고 더 편리하고 정확하게 읽습니다. 수신기 시스템 : Sounder로 구성되며 빛을 나타냅니다. 2 패널의 녹색 버튼은 테스트 버튼입니다.이 버튼을 누르면 회로가 양호한 상태임을 나타냅니다. 그렇지 않으면 회로에 문제가 있거나 배터리에 전원이 없습니다.

지침
측정에서 케이블 릴을 회전하고 전원 버튼을 누르고, 헤드를 워터 파이프에 넣고, 눈금자 케이블을 넣습니다.
손을 대고 천천히 떨어 뜨립니다. 헤드 접촉 지점 접촉 물이 감지되면 수신기 시스템 부저가 소리가납니다. 그럼 당신통치자 케이블의 데이터를 읽고 수위를 알 수 있습니다.부저, 따라서 조명 및 전압 미터 표시를 관찰 할 수 있습니다)

유지
시스템은 배터리를 사용하여 전력을 공급하므로 테스트를 마치면 전원을 끄십시오. 전원 공급 장치는 9V입니다.힘이없고 덮개를 열고 변경해야합니다. 측정 후 헤드와 케이블 감지를 깨끗하게 유지하고 케이블을 굴립니다.케이블 릴에서. 그리고 그것들을 좋은 상태에 두십시오. 제품의 무단 분해, 수평으로 물을 넣을 수 없으며,케이블은 버킹, 특히 끝을 만들 수 없습니다. 감지 머리는 부드럽게 운반하고 진동을 피해야합니다.

저장
고객은 상자를 열고 제품을받을 때 제품을 확인해야합니다.
저장 온도 -10 ~+40 ℃, 습도는 80%미만이며 공격적인 가스가 없습니다.
제품 보증 : 1 년.
