성향 테스터 원리

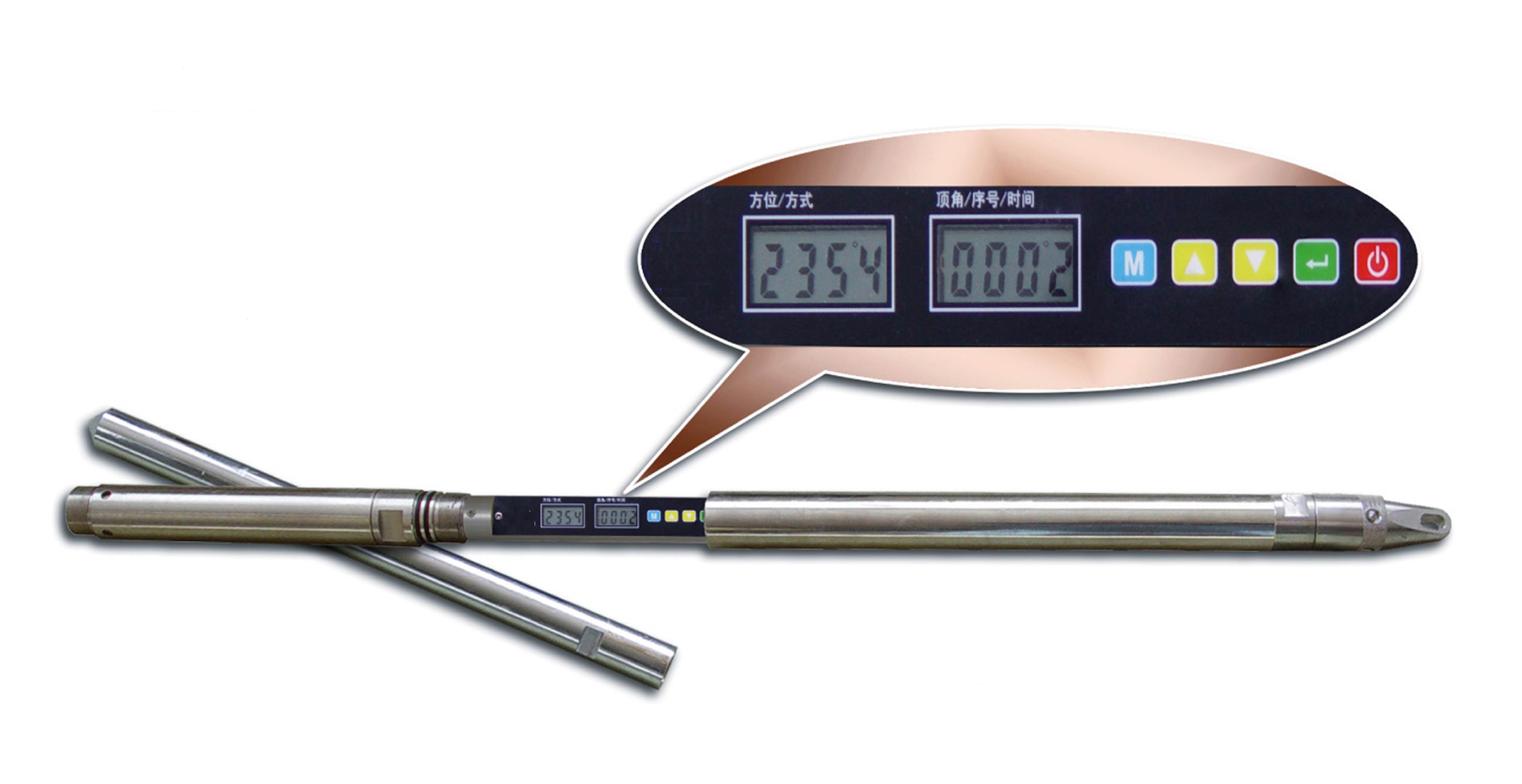

경사계 튜브는 일반적으로 불안정한 토양층을 통과하는 수직 시추공에 설치되어 안정적인 계층으로 설치됩니다. 경사계의 변형은 디지털 수직 이동성 경사 소경계, 제어 케이블, 풀리 장치 및 독서 기기를 사용하여 관찰됩니다. 첫 번째 관찰은 경사계의 초기 섹션을 설정할 수 있습니다. 후속 관찰은 접지가 움직일 때 섹션 변위의 변화를 보여줍니다. 관찰 중에, 프로브는 경사체 튜브의 바닥에서 상단으로 이동하고, 반 미터 거리에서 일시 중지하고 측정 틸트 작업을 수행합니다.

프로브의 기울기는 균형 잡힌 힘을 가진 2 개의 서보 가속도계로 측정됩니다. 가속도계는 경사체 튜브 그루브의 종 방향 위치, 즉 측정 휠이 경사계 프로브에 위치하는 평면의 경사를 측정합니다. 다른 가속도계는 측정 휠의 평면에 수직 인 경사를 측정합니다. 성향은 측면 변위로 변환 될 수 있습니다. 전류 및 초기 관찰 데이터를 비교하면 측면 이동의 변화가 결정될 수 있으며, 지층의 이동 변위가 표시 될 수 있습니다. 오프셋의 변형을 그려서 고해상도 변위 프로파일을 얻을 수 있습니다. 이 섹션은 지상 운동 변위의 크기, 깊이, 방향 및 속도를 결정하는 데 도움이됩니다.
